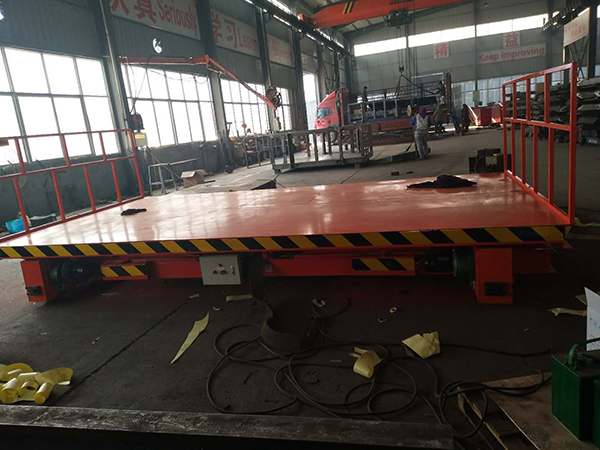

KPD低壓軌道電動平車是由軌道供電式
電動平車,其工作原理是通過地面控制降壓系統,把380V電源(三相或單相)電壓降至36V的安全電壓。饋電給導電軌(導電軌兼作平車的走行軌道),經平車的導電裝置將低壓電送至車上的升壓變壓器,升壓至380V以拖動三相或單相電容電動機,驅動平車運行。
KPD低壓軌道電動平車的優點是由于不用電纜,不僅安全,而且不怕燙、不怕砸、不妨礙交叉運輸,容易實現遙控和自動化,可以在彎道、環行道上行駛,適當增加降壓變壓器數量可不受平車運行距離的限制,給廠區運輸平面布置以很大方便。



KPD系列是36V單相(三相)
低壓軌道供電電動平車,以軌道滑觸線供電。地面降壓變壓器將單相(三相)交流380V降壓至單相(三相)36V安全電壓輸送到軌道上,經軌道受電裝置饋送給平車,再經車載升壓變壓器升壓為單相(三相)交流380V。給平車電機提供電力(三相時為YZ起重冶金用電機)。由于不用電纜,故安全可靠、不怕燙,不怕砸,不妨礙交叉運輸,易實現遙控和自動化,給廠區運輸布置以很大方便。但其軌道施工要求較高,須保證軌道絕緣,超過一定的運行距離時軌道應加銅排補償線。運行距離較長時還必須增加降壓變壓器個數。
由于KPD 平車起動時流經軌道的起動電流非常大(達1000A),此時軌道末端有很大的電壓降,造成單相電容電機起動困難,故單相
KPD平車最大載重噸位為50噸,載重50噸以上時采用三相36V低壓軌道供電,YZ起重冶金用電機。
|
型號 |
KPD |
KPD6 |
KPD10 |
KPD16 |
KPD25 |
KPD40 |
KPD63 |
KPD100 |
---- |
|
KPDS |
KPDS6 |
KPDS10 |
KPDS16 |
KPDS25 |
KPDS40 |
KPDS63 |
KPDS100 |
KPDS160 |
|
額定載重 |
6 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
|
臺面尺寸 |
長L |
3600 |
3600 |
4000 |
4500 |
5000 |
5600 |
6300 |
8000 |
|
寬B |
2000 |
2000 |
2200 |
2200 |
2500 |
2500 |
2800 |
2800 |
|
高H |
550 |
550 |
580 |
650 |
700 |
850 |
900 |
1150 |
|
運行速度m/min) |
30 |
30 |
30 |
30 |
25 |
25 |
20 |
20 |
|
底部間隙 |
50 |
50 |
50 |
60 |
60 |
60 |
60 |
60 |
|
車輪直徑 |
400 |
400 |
400 |
500 |
500 |
600 |
600 |
600 |
|
軌內側距C(mm) |
1435 |
1435 |
1435 |
1435 |
1435 |
1435 |
1435 |
1435 |
|
軸距A(mm) |
2000 |
2000 |
2200 |
2500 |
2800 |
3200 |
3600 |
4500 |
|
電機型號/功率(Kw) |
KPD |
JDYP-11-6
2.2 |
JDYP-12-6
3.5 |
JDYP-21-6 5 |
JDYP-22-6
7.5 |
--- |
|
KPDS |
YZ 2.2 |
YZ 2.2 |
YZ 3.7 |
YZ 3.7 |
YZ 5.5 |
YZ 7.5 |
YZ 7.5 |
YZ 7.5×2 |
|
電源供電方式 |
KPD |
單相380V降壓到36V經PDG-10S升壓變壓器升壓至單相交流380V |
PDG-20S |
---- |
|
KPDS |
三相380V降壓到36V經PSG-10S升壓變壓器升壓至三相交流380V |
PSG-20S |
|
參考重量 |
2.5 |
2.7 |
3.5 |
4.6 |
6.0 |
8.6 |
10.6 |
22.5 |
|
推薦鋼軌型號 |
P24 YB222-63 |
P38 GB183-63 |
P43 GB182-63 |
P50 GB181-63 |
|
車輪數量/輪壓 |
4/2.2t |
4/3.3t |
4/5t |
4/7.5t |
4/11.5t |
4/18t |
4/27.5t |
8/22.8t |
注:1) 其他軌距、臺面尺寸、載重噸位可按用戶要求定制;
2) 無線遙控裝置可選(KPDS型號);
3) 可選變頻器調速電控(KPDZ型號); |
針對KPD平車的這些特點我公司研制了一種新型產品KPDZ,它既繼承了KPD平車的優點又避免了原型號起動困難,運行距離短的缺點。KPDZ平車以車載整流裝置將軌道上的單相(或三相)交流36V整流成直流36V,拖動直流牽引電機使平車運行,直流電機與交流電機相比有不易燒損,起動力矩大,過載能力強的優點。即使由于軌道絕緣老化等原因,在欠壓的工況下仍能可靠工作。
